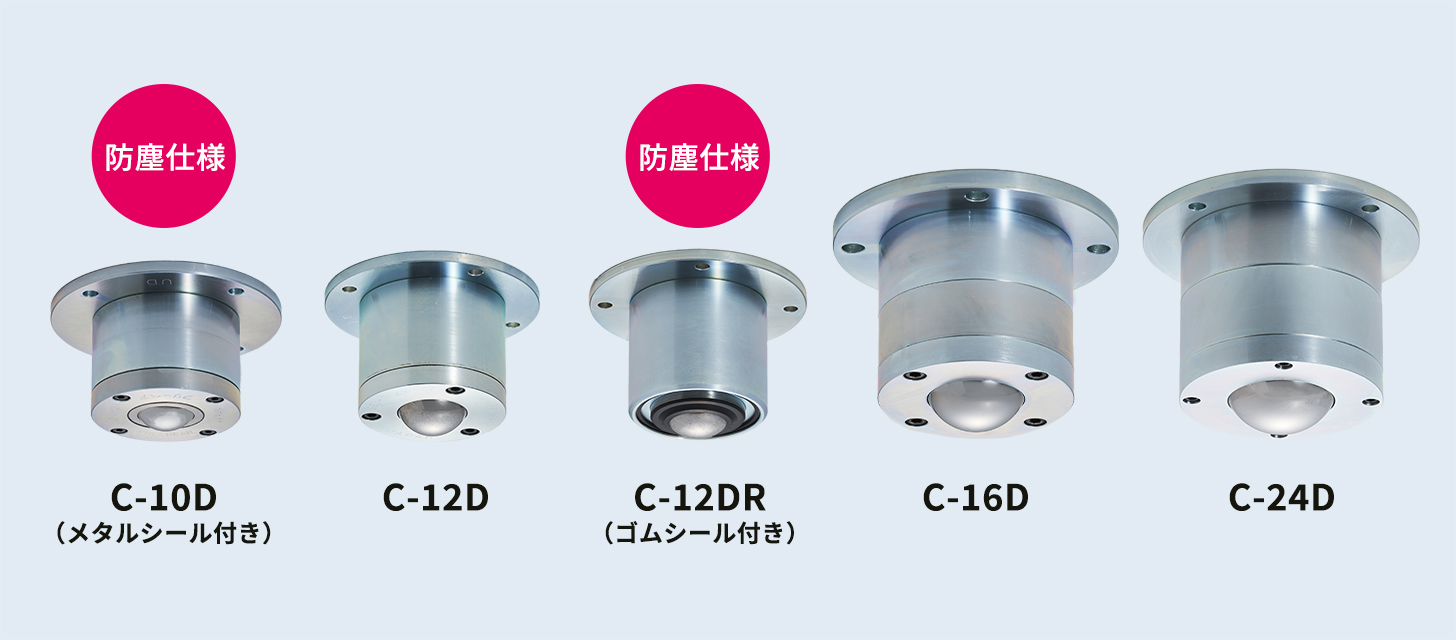

D-type（フランジ取付）
（単位：mm）
| 型式 | 許容荷重 | 最大荷重 | メインボール | 小ボール | 本体 | 自重 | A | B | C | D | E | F | G | H | データ ダウンロード （DXF/PDF） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| C-10D | 150kg | 300kg | スチール | スチール | スチール | 1,733g | ∅110 | P.C.D.94 | ∅70 | 6 | 60 | 6.5 | 4-∅7 | 1¼″球(∅31.75) | DXFPDF図面 |
| C-12D | 200kg | 400kg | スチール | スチール | スチール | 2,342g | ∅110 | P.C.D.94 | ∅75 | 6 | 76 | 11 | 4-∅7 | 1½″球(∅38.10) | DXFPDF図面 |
| C-12DR | 200kg | 400kg | スチール | スチール | スチール | 2,080g | ∅110 | P.C.D.94 | ∅70 | 6 | 76 | 6 | 4-∅7 | 1½″球(∅38.10) | DXFPDF図面 |
| C-16D | 300kg | 600kg | スチール | スチール | スチール | 5,351g | ∅140 | P.C.D.120 | ∅95 | 10 | 105 | 15 | 4-∅11 | 2″球(∅50.80) | DXFPDF図面 |
| C-24D | 500kg | 1000kg | スチール | スチール | スチール | 12,500g | ∅180 | P.C.D.155 | ∅130 | 10 | 140 | 20 | 4-∅11 | 3″球(∅76.20) | DXFPDF図面 |
※掲載の商品の仕様については予告なく変更する場合がございます。詳しくはお問い合わせください。
※カタログ記載以外の材質についてはご相談ください。
※本カタログに掲載されているステンレス商品のメインボールはSUS440Cを使用しています。防錆目的で選定される場合は弊社までお問い合わせください。
