万向球单元
适用于输送生产线的省力化
可大幅节省输送重物时的劳动力。
另外，也可定制适配现有装置的产品，构建低成本的输送系统。

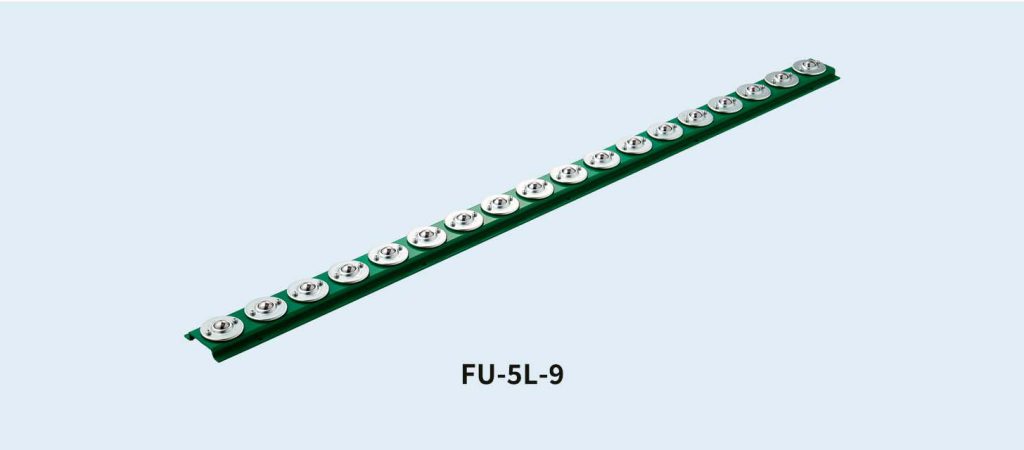

FU-5L 系列
可将尺寸切割为所需长度。请垂询。
（单位：mm）
安装的万向球可根据用途选择不锈钢制等。

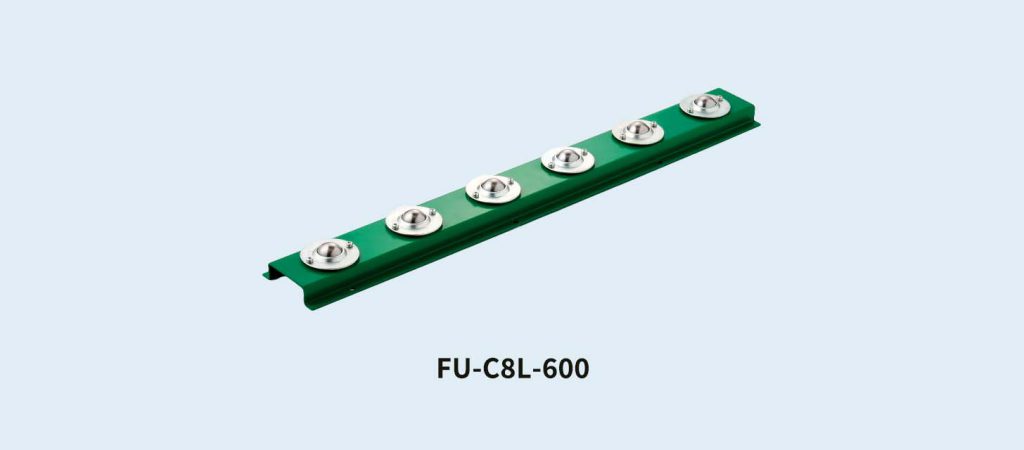

FU系列
可将尺寸切割为所需长度。请垂询。
（单位：mm）
| 型号 | A | B | C | D | E | F | G (参考值) | H | I | J | 全长 （参考值） | K | L（所用万向球） | 自重 | Data Download （DXF/PDF） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FU-C8L-100 | 58 | 80 | 34.6 | – | 50 | – | 50 | 2-∅5.5 | 20 | 14.6 | 100 | 68.5 | C-8L-SL4 （1个） | 0.3kg | DXFPDF |
| FU-C8L-200 | 100 | – | 100 | 2-∅5.5 | 200 | C-8L-SL4 （2个） | 0.6kg | DXFPDF | |||||||
| FU-C8L-300 | 100间距×2=200 | 100 | 4-∅5.5 | 300 | C-8L-SL4 （3个） | 0.9kg | DXFPDF | ||||||||
| FU-C8L-400 | 100间距×3=300 | 200 | 4-∅5.5 | 400 | C-8L-SL4 （4个） | 1.2kg | DXFPDF | ||||||||
| FU-C8L-500 | 100间距×4=400 | 300 | 4-∅5.5 | 500 | C-8L-SL4 （5个） | 1.5kg | DXFPDF | ||||||||
| FU-C8L-600 | 100间距×5=500 | 400 | 4-∅5.5 | 600 | C-8L-SL4 （6个） | 1.8kg | DXFPDF | ||||||||
| FU-C8L-700 | 100间距×6=600 | 500 | 4-∅5.5 | 700 | C-8L-SL4 （7个） | 2.0kg | DXFPDF | ||||||||
| FU-C8L-800 | 100间距×7=700 | 600 | 4-∅5.5 | 800 | C-8L-SL4 （8个） | 2.3kg | DXFPDF | ||||||||
| FU-C8L-900 | 100间距×8=800 | 700 | 4-∅5.5 | 900 | C-8L-SL4 （9个） | 2.6kg | DXFPDF | ||||||||
| FU-C8L-1000 | 100间距×9=900 | 400间距×2＝800 | 6-∅5.5 | 1000 | C-8L-SL4 （10个） | 2.9kg | DXFPDF | ||||||||
| FU-C8L-1100 | 100间距×10=1000 | 450间距×2＝900 | 6-∅5.5 | 1100 | C-8L-SL4 （11个） | 3.2kg | DXFPDF | ||||||||
| FU-C8L-1200 | 100间距×11=1100 | 500间距×2＝1000 | 6-∅5.5 | 1200 | C-8L-SL4 （12个） | 3.5kg | DXFPDF | ||||||||
| FU-C8L-1300 | 100间距×12=1200 | 550间距×2＝1100 | 6-∅5.5 | 1300 | C-8L-SL4 （13个） | 3.8kg | DXFPDF | ||||||||
| FU-C8L-1400 | 100间距×13=1300 | 600间距×2＝1200 | 6-∅5.5 | 1400 | C-8L-SL4 （14个） | 4.1kg | DXFPDF | ||||||||
| FU-C8L-1500 | 100间距×14=1400 | 650间距×2＝1300 | 6-∅5.5 | 1500 | C-8L-SL4 （15个） | 4.4kg | DXFPDF | ||||||||
| FU-C8L-1600 | 100间距×15=1500 | 700间距×2＝1400 | 6-∅5.5 | 1600 | C-8L-SL4 （16个） | 4.7kg | DXFPDF | ||||||||
| FU-C8L-1700 | 100间距×16=1600 | 750间距×2＝1500 | 6-∅5.5 | 1700 | C-8L-SL4 （17个） | 5.0kg | DXFPDF | ||||||||
| FU-C8L-1800 | 100间距×17=1700 | 800间距×2＝1600 | 6-∅5.5 | 1800 | C-8L-SL4 （18个） | 5.2kg | DXFPDF | ||||||||
| FU-9-75 | 75间距×11=825 | 37.5 | 200间距×4=800 | 50 | 10-∅5.5 | 900 | C-8L-SL4 （12个） | 3.0kg | DXFPDF | ||||||
| FU-18-75 | 75间距×23=1725 | 200间距×8=1600 | 100 | 18-∅5.5 | 1800 | C-8L-SL4 （24个） | 6.0kg | DXFPDF | |||||||
| 型号 | A | B | C | D | E | F | G (参考值) | H | I | J | 全长 （参考值） | K | L（所用万向球） | 自重 | Data Download （DXF/PDF） |
安装的万向球可根据用途选择不锈钢制等。

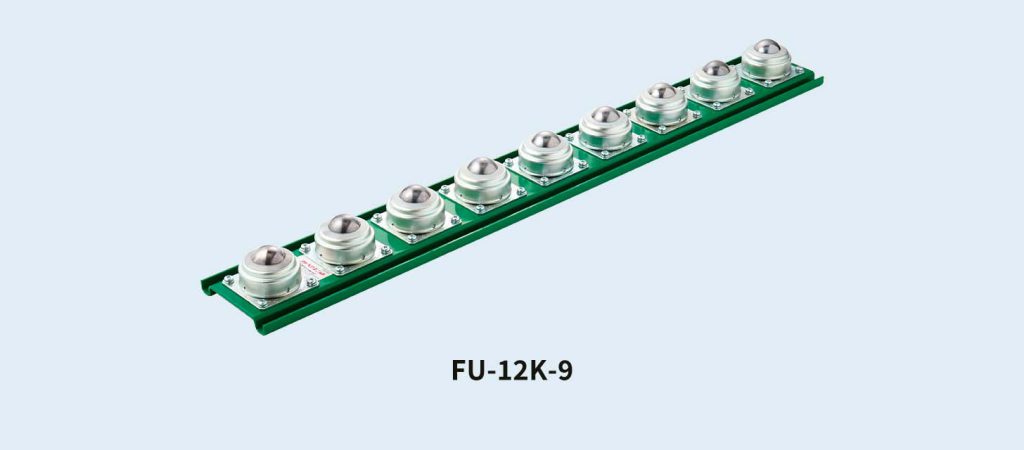

FU-12K 系列
可将尺寸切割为所需长度。请垂询。
（单位：mm）
安装的万向球可根据用途选择不锈钢制等。

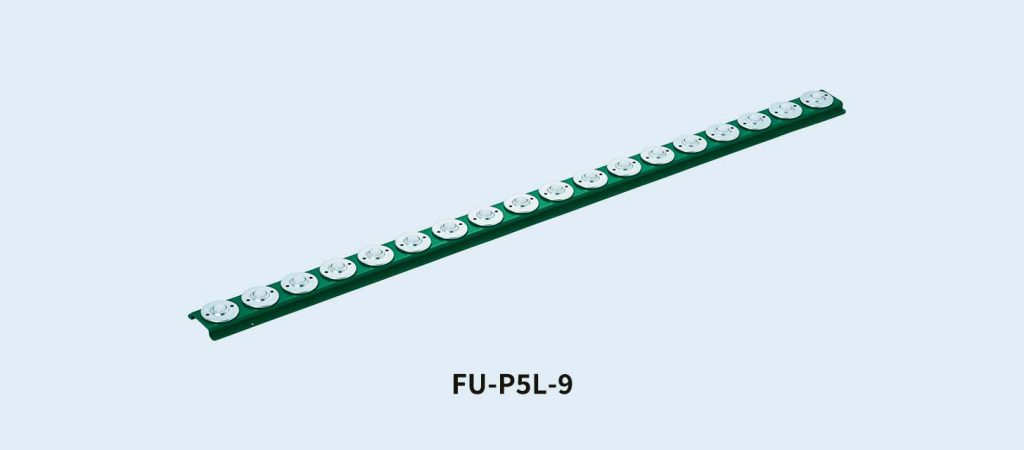

FU-P5L 系列
可将尺寸切割为所需长度。请垂询。
（单位：mm）
安装的万向球可根据用途选择不锈钢制等。

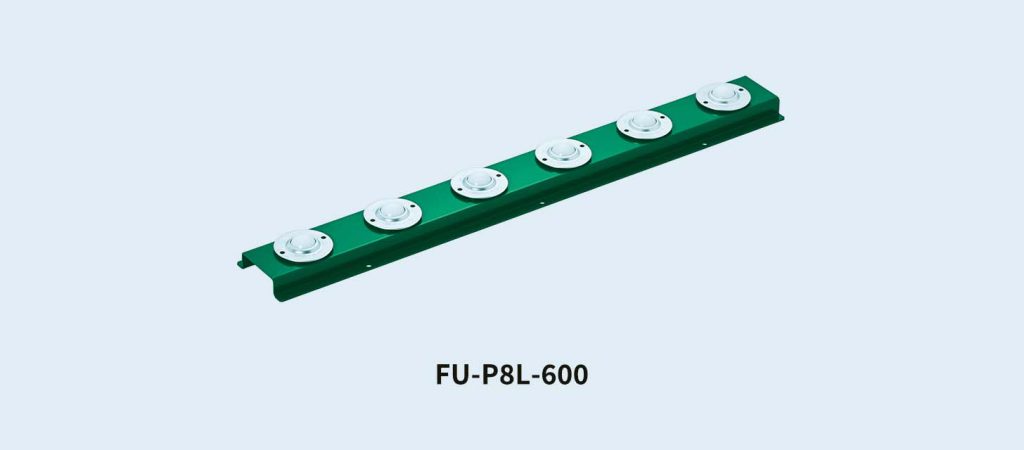

FU-P 系列
可将尺寸切割为所需长度。请垂询。
（单位：mm）
| 型号 | A | B | C | D | E | F | G (参考值) | H | I | J | 全长 (参考值) | K | L（所用万向球） | 自重 | Data Download （DXF/PDF） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FU-P8L-100 | 58 | 80 | 34.6 | – | 50 | – | 50 | 2-∅5.5 | 20 | 14.6 | 100 | 68.5 | P-8L-SL4 （1个） | 0.2kg | DXFPDF |
| FU-P8L-200 | 100 | – | 100 | 2-∅5.5 | 200 | P-8L-SL4 （2个） | 0.5kg | DXFPDF | |||||||
| FU-P8L-300 | 100间距×2=200 | 100 | 4-∅5.5 | 300 | P-8L-SL4 （3个） | 0.7kg | DXFPDF | ||||||||
| FU-P8L-400 | 100间距×3=300 | 200 | 4-∅5.5 | 400 | P-8L-SL4 （4个） | 0.9kg | DXFPDF | ||||||||
| FU-P8L-500 | 100间距×4=400 | 300 | 4-∅5.5 | 500 | P-8L-SL4 （5个） | 1.2kg | DXFPDF | ||||||||
| FU-P8L-600 | 100间距×5=500 | 400 | 4-∅5.5 | 600 | P-8L-SL4 （6个） | 1.4kg | DXFPDF | ||||||||
| FU-P8L-700 | 100间距×6=600 | 500 | 4-∅5.5 | 700 | P-8L-SL4 （7个） | 1.6kg | DXFPDF | ||||||||
| FU-P8L-800 | 100间距×7=700 | 600 | 4-∅5.5 | 800 | P-8L-SL4 （8个） | 1.8kg | DXFPDF | ||||||||
| FU-P8L-900 | 100间距×8=800 | 700 | 4-∅5.5 | 900 | P-8L-SL4 （9个） | 2.1kg | DXFPDF | ||||||||
| FU-P8L-1000 | 100间距×9=900 | 400间距×2＝800 | 6-∅5.5 | 1000 | P-8L-SL4 （10个） | 2.3kg | DXFPDF | ||||||||
| FU-P8L-1100 | 100间距×10=1000 | 450间距×2＝900 | 6-∅5.5 | 1100 | P-8L-SL4 （11个） | 2.5kg | DXFPDF | ||||||||
| FU-P8L-1200 | 100间距×11=1100 | 500间距×2＝1000 | 6-∅5.5 | 1200 | P-8L-SL4 （12个） | 2.8kg | DXFPDF | ||||||||
| FU-P8L-1300 | 100间距×12=1200 | 550间距×2＝1100 | 6-∅5.5 | 1300 | P-8L-SL4 （13个） | 3.0kg | DXFPDF | ||||||||
| FU-P8L-1400 | 100间距×13=1300 | 600间距×2＝1200 | 6-∅5.5 | 1400 | P-8L-SL4 （14个） | 3.2kg | DXFPDF | ||||||||
| FU-P8L-1500 | 100间距×14=1400 | 650间距×2＝1300 | 6-∅5.5 | 1500 | P-8L-SL4 （15个） | 3.5kg | DXFPDF | ||||||||
| FU-P8L-1600 | 100间距×15=1500 | 700间距×2＝1400 | 6-∅5.5 | 1600 | P-8L-SL4 （16个） | 3.7kg | DXFPDF | ||||||||
| FU-P8L-1700 | 100间距×16=1600 | 750间距×2＝1500 | 6-∅5.5 | 1700 | P-8L-SL4 （17个） | 4.0kg | DXFPDF | ||||||||
| FU-P8L-1800 | 100间距×17=1700 | 800间距×2＝1600 | 6-∅5.5 | 1800 | P-8L-SL4 （18个） | 4.2kg | DXFPDF | ||||||||
| FU-P9-75 | 75间距×11=825 | 37.5 | 200间距×4＝800 | 50 | 10-∅5.5 | 900 | P-8L-SL4 （12个） | 2.4kg | DXFPDF | ||||||
| FU-P18-75 | 75间距×23=1,725 | 200间距×8＝1600 | 100 | 18-∅5.5 | 1800 | P-8L-SL4 （24个） | 4.7kg | DXFPDF | |||||||
| 型号 | A | B | C | D | E | F | G (参考值) | H | I | J | 全长 (参考值) | K | L（所用万向球） | 自重 | Data Download （DXF/PDF） |
安装的万向球可根据用途选择不锈钢制等。
FU-P12K 系列
可将尺寸切割为所需长度。请垂询。
（单位：mm）
安装的万向球可根据用途选择不锈钢制等。
