フリーベアテーブル/ユニット

ローラーベアユニット

ローラーベアユニット

搬送ラインの省力化に最適

重量物搬送時に労力の大幅な省力化を実現。
また既存の装置に合わせたカスタムメイドにも対応し、低コストでご要望に応じた搬送システムを構築できます。

RU-RCシリーズ（直列配置）

（単位：mm）

型式	A	B	C	D	E	F	G （参考値）	H	I	J	全長	K	使用フリーベア	自重	データダウンロード（DXF/PDF）
RU-RC30-100	58	80	34.6	–	50	–	50	2-∅5.5	20	14.6	100	68.5	RC-30（1個）	0.2kg	DXF PDF図面
RU-RC30-200				100		–	100	2-∅5.5			200		RC-30（2個）	0.5kg	DXF PDF図面
RU-RC30-300				100ピッチ×2＝200		100		4-∅5.5			300		RC-30（3個）	0.7kg	DXF PDF図面
RU-RC30-400				100ピッチ×3＝300		200		4-∅5.5			400		RC-30（4個）	0.9kg	DXF PDF図面
RU-RC30-500				100ピッチ×4＝400		300		4-∅5.5			500		RC-30（5個）	1.2kg	DXF PDF図面
RU-RC30-600				100ピッチ×5＝500		400		4-∅5.5			600		RC-30（6個）	1.4kg	DXF PDF図面
RU-RC30-700				100ピッチ×6＝600		500		4-∅5.5			700		RC-30（7個）	1.6kg	DXF PDF図面
RU-RC30-800				100ピッチ×7＝700		600		4-∅5.5			800		RC-30（8個）	1.8kg	DXF PDF図面
RU-RC30-900				100ピッチ×8＝800		700		4-∅5.5			900		RC-30（9個）	2.1kg	DXF PDF図面
RU-RC30-1000				100ピッチ×9＝900		400ピッチ×2＝800		6-∅5.5			1000		RC-30（10個）	2.3kg	DXF PDF図面
RU-RC30-1100				100ピッチ×10＝1000		450ピッチ×2＝900		6-∅5.5			1100		RC-30（11個）	2.5kg	D 面
RU-RC30-1200				100ピッチ×11＝1100		500ピッチ×2＝1000		6-∅5.5			1200		RC-30（12個）	2.8kg	D 面
RU-RC30-1300				100ピッチ×12＝1200		550ピッチ×2＝1100		6-∅5.5			1300		RC-30（13個）	3.0kg	D 面
RU-RC30-1400				100ピッチ×13＝1300		600ピッチ×2＝1200		6-∅5.5			1400		RC-30（14個）	3.2kg	D 面
RU-RC30-1500				100ピッチ×14＝1400		650ピッチ×2＝1300		6-∅5.5			1500		RC-30（15個）	3.5kg	D 面
RU-RC30-1600				100ピッチ×15＝1500		700ピッチ×2＝1400		6-∅5.5			1600		RC-30（16個）	3.7kg	D 面
RU-RC30-1700				100ピッチ×16＝1600		750ピッチ×2＝1500		6-∅5.5			1700		RC-30（17個）	4.0kg	D 面
RU-RC30-1800				100ピッチ×17＝1700		800ピッチ×2＝1600		6-∅5.5			1800		RC-30（18個）	4.2kg	D 面
RU-C9-75				75ピッチ×11＝825	37.5	200ピッチ×4＝800	50	10-∅5.5			900		RC-30（12個）	2.3kg	DXF PDF図面
RU-C18-75				75ピッチ×23＝1725	37.5	200ピッチ×8＝1600	100	18-∅5.5			1800		RC-30（24個）	4.7kg	DXF PDF図面
型式	A	B	C	D	E	F	G （参考値）	H	I	J	全長	K	使用フリーベア	自重	データダウンロード（DXF/PDF）

取付のローラーベアは用途により、ステンレス製も選択が可能です。

RU-RPシリーズ（直列配置）

（単位：mm）

型式	A	B	C	D	E	F	G （参考値）	H	I	J	全長	K	使用フリーベア	自重	データダウンロード（DXF/PDF）

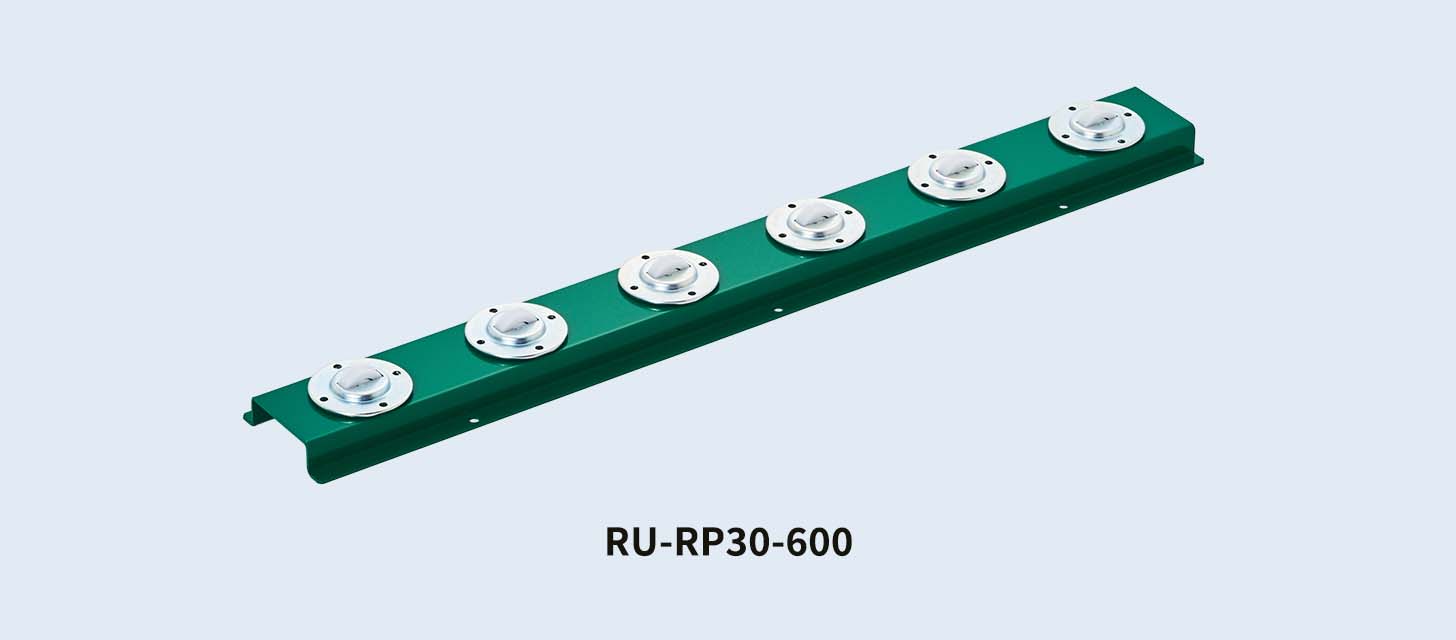

RU-RP30-100	58	80	34.6	–	50	–	50	2-∅5.5	20	14.6	100	68.5	RP-30（1個）	0.2kg	DXF PDF図面
RU-RP30-200				100		–	100	2-∅5.5			200		RP-30（2個）	0.4kg	DXF PDF図面
RU-RP30-300				100ピッチ×2＝200		100		4-∅5.5			300		RP-30（3個）	0.6kg	DXF PDF図面
RU-RP30-400				100ピッチ×3＝300		200		4-∅5.5			400		RP-30（4個）	0.8kg	DXF PDF図面
RU-RP30-500				100ピッチ×4＝400		300		4-∅5.5			500		RP-30（5個）	1.1kg	DXF PDF図面
RU-RP30-600				100ピッチ×5＝500		400		4-∅5.5			600		RP-30（6個）	1.3kg	DXF PDF図面
RU-RP30-700				100ピッチ×6＝600		500		4-∅5.5			700		RP-30（7個）	1.5kg	DXF PDF図面
RU-RP30-800				100ピッチ×7＝700		600		4-∅5.5			800		RP-30（8個）	1.7kg	DXF PDF図面
RU-RP30-900				100ピッチ×8＝800		700		4-∅5.5			900		RP-30（9個）	1.9kg	DXF PDF図面
RU-RP30-1000				100ピッチ×9＝900		400ピッチ×2＝800		6-∅5.5			1000		RP-30（10個）	2.1kg	DXF PDF図面
RU-RP30-1100				100ピッチ×10＝1000		450ピッチ×2＝900		6-∅5.5			1100		RP-30（11個）	2.4kg	D 面
RU-RP30-1200				100ピッチ×11＝1100		500ピッチ×2＝1000		6-∅5.5			1200		RP-30（12個）	2.6kg	D 面
RU-RP30-1300				100ピッチ×12＝1200		550ピッチ×2＝1100		6-∅5.5			1300		RP-30（13個）	2.8kg	D 面
RU-RP30-1400				100ピッチ×13＝1300		600ピッチ×2＝1200		6-∅5.5			1400		RP-30（14個）	3.0kg	D 面
RU-RP30-1500				100ピッチ×14＝1400		650ピッチ×2＝1300		6-∅5.5			1500		RP-30（15個）	3.2kg	D 面
RU-RP30-1600				100ピッチ×15＝1500		700ピッチ×2＝1400		6-∅5.5			1600		RP-30（16個）	3.4kg	D 面
RU-RP30-1700				100ピッチ×16＝1600		750ピッチ×2＝1500		6-∅5.5			1700		RP-30（17個）	3.7kg	D 面
RU-RP30-1800				100ピッチ×17＝1700		800ピッチ×2＝1600		6-∅5.5			1800		RP-30（18個）	3.9kg	D 面
RU-P9-75				75ピッチ×11＝825	37.5	200ピッチ×4＝800	50	10-∅5.5			900		RP-30（12個）	2.2kg	DXF PDF図面
RU-P18-75				75ピッチ×23＝1725	37.5	200ピッチ×8＝1600	100	18-∅5.5			1800		RP-30（24個）	4.3kg	DXF PDF図面
型式	A	B	C	D	E	F	G （参考値）	H	I	J	全長	K	使用フリーベア	自重	データダウンロード（DXF/PDF）

取付のローラーベアは用途により、ステンレス製も選択が可能です。

RU-RC-Paシリーズ（並列配置）

（単位：mm）

型式	A	B	C	D	E	F	G （参考値）	H	I	J	全長	K	使用フリーベア	自重	データダウンロード（DXF/PDF）

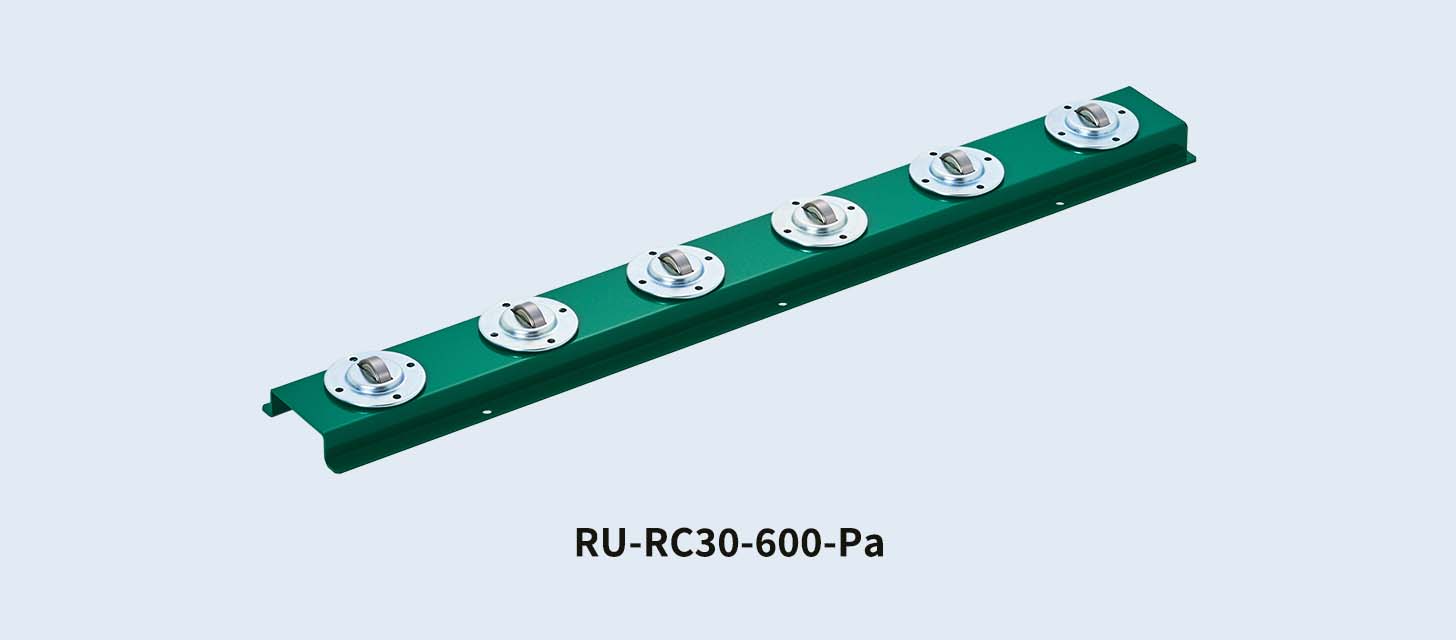

RU-RC30-100-Pa	58	80	34.6	–	50	–	50	2-∅5.5	20	14.6	100	68.5	RC-30（1個）	0.2kg	DXF PDF図面
RU-RC30-200-Pa				100		–	100	2-∅5.5			200		RC-30（2個）	0.4kg	DXF PDF図面
RU-RC30-300-Pa				100ピッチ×2＝200		100		4-∅5.5			300		RC-30（3個）	0.6kg	DXF PDF図面
RU-RC30-400-Pa				100ピッチ×3＝300		200		4-∅5.5			400		RC-30（4個）	0.8kg	DXF PDF図面
RU-RC30-500-Pa				100ピッチ×4＝400		300		4-∅5.5			500		RC-30（5個）	1.1kg	DXF PDF図面
RU-RC30-600-Pa				100ピッチ×5＝500		400		4-∅5.5			600		RC-30（6個）	1.3kg	DXF PDF図面
RU-RC30-700-Pa				100ピッチ×6＝600		500		4-∅5.5			700		RC-30（7個）	1.5kg	DXF PDF図面
RU-RC30-800-Pa				100ピッチ×7＝700		600		4-∅5.5			800		RC-30（8個）	1.7kg	DXF PDF図面
RU-RC30-900-Pa				100ピッチ×8＝800		700		4-∅5.5			900		RC-30（9個）	1.9kg	DXF PDF図面
RU-RC30-1000-Pa				100ピッチ×9＝900		400ピッチ×2＝800		6-∅5.5			1000		RC-30（10個）	2.1kg	DXF PDF図面
RU-RC30-1100-Pa				100ピッチ×10＝1000		450ピッチ×2＝900		6-∅5.5			1100		RC-30（11個）	2.4kg	D 面
RU-RC30-1200-Pa				100ピッチ×11＝1100		500ピッチ×2＝1000		6-∅5.5			1200		RC-30（12個）	2.6kg	D 面
RU-RC30-1300-Pa				100ピッチ×12＝1200		550ピッチ×2＝1100		6-∅5.5			1300		RC-30（13個）	2.8kg	D 面
RU-RC30-1400-Pa				100ピッチ×13＝1300		600ピッチ×2＝1200		6-∅5.5			1400		RC-30（14個）	3.0kg	D 面
RU-RC30-1500-Pa				100ピッチ×14＝1400		650ピッチ×2＝1300		6-∅5.5			1500		RC-30（15個）	3.2kg	D 面
RU-RC30-1600-Pa				100ピッチ×15＝1500		700ピッチ×2＝1400		6-∅5.5			1600		RC-30（16個）	3.4kg	D 面
RU-RC30-1700-Pa				100ピッチ×16＝1600		750ピッチ×2＝1500		6-∅5.5			1700		RC-30（17個）	3.7kg	D 面
RU-RC30-1800-Pa				100ピッチ×17＝1700		800ピッチ×2＝1600		6-∅5.5			1800		RC-30（18個）	3.9kg	D 面
RU-C9-75-Pa				75ピッチ×11＝825	37.5	200ピッチ×4＝800	50	10-∅5.5			900		RC-30（12個）	2.2kg	DXF PDF図面
RU-C18-75-Pa				75ピッチ×23＝1725	37.5	200ピッチ×8＝1600	100	18-∅5.5			1800		RC-30（24個）	4.3kg	DXF PDF図面
型式	A	B	C	D	E	F	G （参考値）	H	I	J	全長	K	使用フリーベア	自重	データダウンロード（DXF/PDF）

取付のローラーベアは用途により、ステンレス製も選択が可能です。

RU-RP-Paシリーズ（並列配置）

（単位：mm）

型式	A	B	C	D	E	F	G （参考値）	H	I	J	全長	K	使用フリーベア	自重	データダウンロード（DXF/PDF）

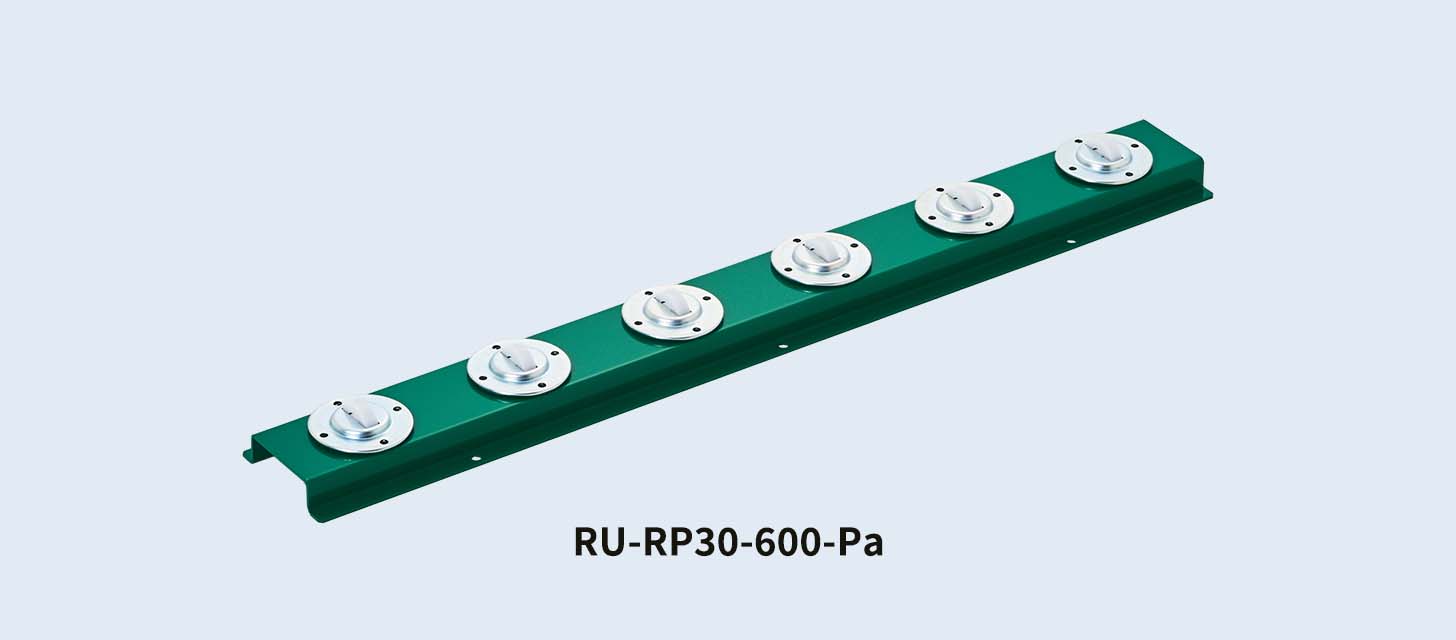

RU-RP30-100-Pa	58	80	34.6	–	50	–	50	2-∅5.5	20	14.6	100	68.5	RP-30（1個）	0.2kg	DXF PDF図面
RU-RP30-200-Pa				100		–	100	2-∅5.5			200		RP-30（2個）	0.4kg	DXF PDF図面
RU-RP30-300-Pa				100ピッチ×2＝200		100		4-∅5.5			300		RP-30（3個）	0.6kg	DXF PDF図面
RU-RP30-400-Pa				100ピッチ×3＝300		200		4-∅5.5			400		RP-30（4個）	0.8kg	DXF PDF図面
RU-RP30-500-Pa				100ピッチ×4＝400		300		4-∅5.5			500		RP-30（5個）	1.1kg	DXF PDF図面
RU-RP30-600-Pa				100ピッチ×5＝500		400		4-∅5.5			600		RP-30（6個）	1.3kg	DXF PDF図面
RU-RP30-700-Pa				100ピッチ×6＝600		500		4-∅5.5			700		RP-30（7個）	1.5kg	DXF PDF図面
RU-RP30-800-Pa				100ピッチ×7＝700		600		4-∅5.5			800		RP-30（8個）	1.7kg	DXF PDF図面
RU-RP30-900-Pa				100ピッチ×8＝800		700		4-∅5.5			900		RP-30（9個）	1.9kg	DXF PDF図面
RU-RP30-1000-Pa				100ピッチ×9＝900		400ピッチ×2＝800		6-∅5.5			1000		RP-30（10個）	2.1kg	DXF PDF図面
RU-RP30-1100-Pa				100ピッチ×10＝1000		450ピッチ×2＝900		6-∅5.5			1100		RP-30（11個）	2.4kg	D 面
RU-RP30-1200-Pa				100ピッチ×11＝1100		500ピッチ×2＝1000		6-∅5.5			1200		RP-30（12個）	2.6kg	D 面
RU-RP30-1300-Pa				100ピッチ×12＝1200		550ピッチ×2＝1100		6-∅5.5			1300		RP-30（13個）	2.8kg	D 面
RU-RP30-1400-Pa				100ピッチ×13＝1300		600ピッチ×2＝1200		6-∅5.5			1400		RP-30（14個）	3.0kg	D 面
RU-RP30-1500-Pa				100ピッチ×14＝1400		650ピッチ×2＝1300		6-∅5.5			1500		RP-30（15個）	3.2kg	D 面
RU-RP30-1600-Pa				100ピッチ×15＝1500		700ピッチ×2＝1400		6-∅5.5			1600		RP-30（16個）	3.4kg	D 面
RU-RP30-1700-Pa				100ピッチ×16＝1600		750ピッチ×2＝1500		6-∅5.5			1700		RP-30（17個）	3.7kg	D 面
RU-RP30-1800-Pa				100ピッチ×17＝1700		800ピッチ×2＝1600		6-∅5.5			1800		RP-30（18個）	3.9kg	D 面
RU-P9-75-Pa				75ピッチ×11＝825	37.5	200ピッチ×4＝800	50	10-∅5.5			900		RP-30（12個）	2.2kg	DXF PDF図面
RU-P18-75-Pa				75ピッチ×23＝1725	37.5	200ピッチ×8＝1600	100	18-∅5.5			1800		RP-30（24個）	4.3kg	DXF PDF図面
型式	A	B	C	D	E	F	G （参考値）	H	I	J	全長	K	使用フリーベア	自重	データダウンロード（DXF/PDF）

取付のローラーベアは用途により、ステンレス製も選択が可能です。
